Mise à jour le 13 septembre 2024
Des instructions et des mesures détaillées sur la mise en place d'un terrain de compétition de drones aériens peuvent être trouvées dans le manuel de compétition . Vous trouverez ci-dessous quelques conseils et astuces pour aider les partenaires de l'événement à mettre en place des terrains pour le travail d'équipe et/ou les missions de compétences
Configuration des panneaux solides pour la mission 2025 : Gravity
Étape 1 : Placez un côté du ruban adhésif double face à l’arrière du support.
Étape 2 : Identifiez le centre du panneau solide (8,5 pouces) et tracez une ligne au centre.
Étape 3 : Faites une marque à 3 pieds du haut et du bas du panneau solide.
Étape 4 : Fixez les supports en retirant le 2e côté du ruban adhésif double face et en appuyant sur le panneau. Le bord du support doit être aligné avec la marque de 3 pouces.
Étape 5 : Fixez-le au poteau de la barrière en trou de serrure de sorte que le haut du panneau s'aligne avec le bas de la barrière en trou de serrure
Configuration des zones de largage pour la mission 2025 : Gravity
Étape 1 : Placez les cercles Velcro sur le connecteur (ce connecteur est blanc, mais le vôtre sera noir).
Étape 2 : Placez le connecteur au centre du cercle de 6 pouces.
Étape 3 : Placez le connecteur dans le trou du tapis.
Étape 4 : Fixez le poteau aux deux connecteurs.
Réutilisation du PVC de Mission 2024 : Eclipse pour créer Mission 2025 : Gravity
Si vous possédez du PVC de Mission 2024, nous vous recommandons de réutiliser autant de pièces de la saison dernière que possible.
- Coupez le morceau de 45" en : trois morceaux de 14"
- Coupez le morceau de 30" en un morceau de 24"
- Coupez cinq morceaux de 10 pouces en cinq morceaux de 8 pouces
- Coupez un morceau de 10" en un morceau de 6".
- Achetez cinq morceaux de 10 pieds et coupez-les en sections de 5 pieds.
- Achetez deux coupleurs
- Achetez six angles à 90 degrés
Veuillez vous référer au Manuel de Compétition pour les PVC nécessaires à la création de l'ensemble du terrain de compétition.
Remarque : si vous installez uniquement un terrain d'entraînement, vous pouvez éliminer la bordure en PVC pour économiser sur les coûts.
Assemblage d'éléments de terrain
Attention aux courants d'air
Lorsque vous déterminez l'emplacement de vos terrains de compétition, tenez compte de la circulation de l'air et du trafic. Si possible, évitez de placer les terrains directement sous des bouches d’aération ou à proximité de portes qui s’ouvriront et se fermeront pendant la compétition. Ceci est particulièrement important pour les domaines de mission de vol autonome.
Découpe de PVC
Il existe de nombreuses options pour couper votre PVC. Une scie à métaux, une scie à onglet et un coupe-PVC sont tous des outils courants. Les coupe-PVC sont les favoris des entraîneurs et des partenaires d'événements. Aux États-Unis, ils coûtent environ 10 à 20 $ dans votre quincaillerie locale.
Trier/stocker votre PVC
Marquez votre PVC avec la longueur en écrivant à l'extrémité, en utilisant des feutres de couleur ou en ajoutant du ruban adhésif de couleur en utilisant les mêmes couleurs que celles utilisées dans le manuel de compétition. Dans la mesure du possible, notre équipe utilise les mêmes tailles/couleurs d'une saison à l'autre. De cette façon, vous pouvez facilement identifier la longueur de la pièce pour une configuration rapide sur le terrain.
Sacs d'écran occultants
Dans votre kit d'éléments de terrain, vous recevrez deux sacs gris. Remplissez-les de sable ou d'eau pour maintenir les pieds de l'écran occultant. Si vous utilisez de l’eau, NE REMPLISSEZ PAS complètement. Vous n’avez besoin que d’environ 1/2 à 1 pouce d’eau pour fournir suffisamment de poids pour le maintenir en place.
Câbles de tension, attaches et pieds emboîtables
Fil de tension

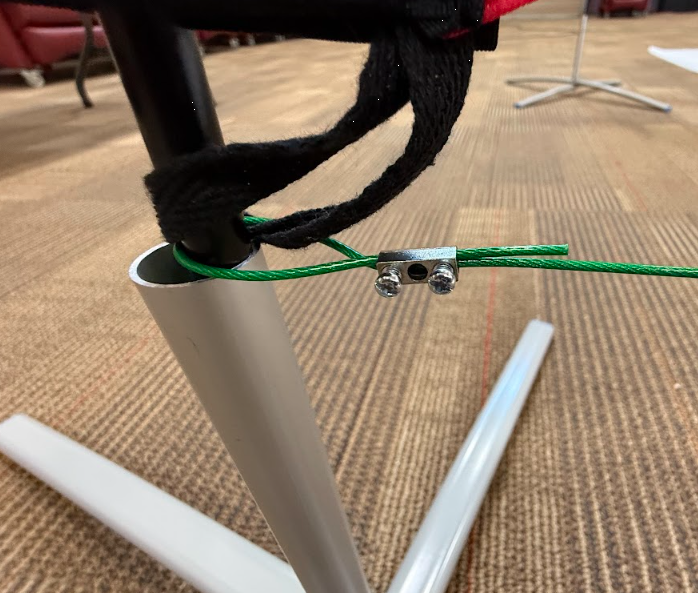

- Les fils de tension doivent être placés de manière à ce qu'ils soient juste au-dessus du tube métallique, comme indiqué sur la photo ci-dessous.
- Les vis de serrage du fil de tension devront être serrées avec un petit tournevis lors de leur première utilisation. Nous vous recommandons également de vérifier périodiquement les vis pour vous assurer qu'elles restent bien fixées.
Attaches : L'utilisation des cordes noires pour attacher les portes en arc donne au terrain un aspect et une sensation plus propres et plus lisses.
Pieds emboîtables : Notez que chaque pied a un côté long et un côté court. Lorsque vous « imbriquez » les pieds, si vous alignez le côté long avec le côté long (et le côté court avec le côté court), vous pouvez les entrelacer pour une installation plus facile, comme indiqué ci-dessous
